Каркасный деревянный коровник 1485 м2, на 60-80 коров

Проект одноэтажного каркасного деревянного коровника «П» образной формы, 56,0 м. х 50,0 м по осям, общая площадь 1485 м2, рассчитан на 60-80 голов. Может использоваться как коровник, овчарник, козлятник, свинарник. Спроектирован преимущественно для беспривязного содержанием коров, с подсобными помещениями и возможным смешанного содержания одомашненных сельскохозяйственных животных (коз, овец). Рассчитан для строительства в России в соответствии с техническим заданием, утвержденным заказчиком.
В целях обеспечения автономности и увеличения вероятности беспрерывной работы в условиях повышенной сейсмоопастности предлагается использование альтернативных источников энергии для электрообеспечения здания.

Пояснительная записка

Исходные данные об условиях строительства:

• Ориентировочный срок службы не менее 50 лет (3 класс).
• Класс ответственности здания - 2.
• Расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2018:
  • наиболее холодной пятидневки - 23° С;
  • наиболее холодных суток - 27° С;
  • абсолютная минимальная температура воздуха, - 36 °С.
• Нормативный скоростной напор ветра по 5 району согласно СП 20.13330.2011 - 27 кгс/кв. м(0,23 кПа).
• Нормативная снеговая нагрузка по II району согласно СП 20.13330.2016 – 35 кг/кв. м(0.35 кПа).
• Степень огнестойкости зданий - 3 (СП 2.13130.2012).
• Зона влажности - нормальная.
• Сейсмоустойчивость - не более 9 баллов по ОСР-2015 СП 14.13330.2018 "Строительство в сейсмических районах" при соблюдении рекомендаций по повышению сейсмостойкости, в частности, вертикально-горизонтальном армировании несущих стен, вентиляционных каналов и анкеровки плит перекрытия и т.д.
• Категория сейсмобезопасности здания согласно ТСН 22-302-2000 – 3.

При выборе участка для строительства и привязки проекта необходимо руководствоваться следующими документами:

1. СП 19.13330.2011 «Генеральные планы сельскохозяйственных предприятий».
2. ВНТП 8-93 «Нормы технологического проектирования ветеринарных объектов для животноводческих, звероводческих и птицеводческих предприятий».
3. РД-АПК 1.10.04.03-13 Методические рекомендации по технологическому проектированию предприятий КГС.
4. РД-АПК 1.10.15.02-08 Методические рекомендации по технологическому проектированию систем удаления и подготовки к использованию навоза и помета.

Основные габаритные размеры дома

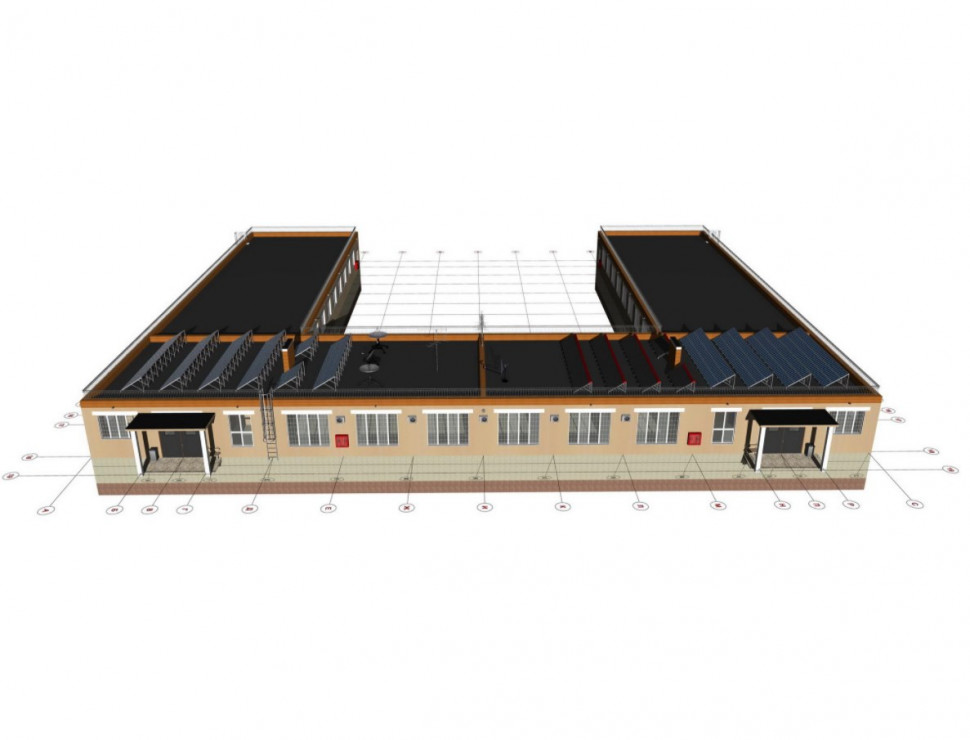

У дома форма в плане типа буквы "П" с размерами в осях около 56,0 м. х 50,0 м. и высота около 4,8 м.

Дом состоит из трех одноэтажных, объединенных между собой прямоугольных зданий, два из которых одинаковые и предназначены для размещения животных.

Третье здание размещено между ними и предполагается для персонала и подсобных помещений.

Ориентация здания на восток и на юг.

Здание симметричное.

Высота нулевой отметки первого этажа – 0,3 м.

За нулевую отметку принята высота поверхности пола первого этажа.

На 1 этаже запроектированы стойла для 60-80 коров.

Число возможного содержания коров зависит от породы, габаритов животного, возраста, пола и специфики их использования.

Окончательное число животных в здании определяет заказчик.

Минимальные рекомендуемые габаритные размеры участка под застройку – 100,0 х 100,0 м.

Площадь здания около 1485,0 м2.

Площадь застройки около 1729,0 м2.

Общая площадь стойл около 616,0 м2.

Основные характеристики коровника

Здание одноэтажное без подвала (техподполья).

Возможно проектирование техподполья высотой 1,8 м. в чистоте по требованию заказчика.

Примечание

При высоте техподполья не более 1,8 м. в чистоте здание будет одноэтажным. При высоте более 1,8 м. в чистоте – двухэтажным.

Коровник имеет пять входов/выходов, из которых один предназначен для людей.

Габариты ворот в коровнике: высота 3,4, ширина 3,0 м. Все ворота металлические, двухстворчатые, открывающиеся наружу.

Над каждым входом запроектирован навес 5,4 х 2,5 м. на высоте 3,6 м.

Стены в коровнике гладкие, без выступающих частей.

Крыша коровника плоская, неотапливаемая, эксплуатируемая.

На крыше предлагается установить панели солнечных батарей, антенны и солнечные водонагреватели.

Уклон пола в коровнике 2 градуса в сторону проходов.

Ширина коридора 4,1 м.

Высота первого этажа 4,0 м, в чистоте 3,7 м.

Выход на крышу по трем металлическим лестницам, пристроенным к боковым фасадам зданий, предназначенным для размещения лошадей.

Предлагается строительство стен коровника из кирпича толщиной 400 мм. или из многослойной стены, например, пенобетона и наружной отделки кирпичом, или монолитные.

На крыше по периметру располагается парапет высотой 500 мм. и металлическая ограда.

Примечание: металлическую ограду допускается не устанавливать.

На крыше запроектированы противопожарные зоны и преграды.

Пространственная жесткость и устойчивость здания обеспечивается совместной работой фундаментов, несущих стен и перекрытий.

Сток ливневых и талых вод осуществляется по 16 трубам наружного водостока через отверстия в парапете.

Подача подстилки и кормов, а также удаление навоза – через ворота стойл и сквозной коридор, расположенный в центре здания.

У каждого помещения индивидуальное освещение светодиодными прожекторами внутри.

Запроектировано освещение по периметру снаружи здания и в общих проходах.

В качестве осветительного оборудования внутри и снаружи коровника предлагается использовать светодиодные прожекторы.

Стойловые помещения для коров не отапливаются, необходимый температурный режим обеспечивается теплом, выделяемым животными.

Предусмотрена возможность кратковременного отопление отдельных помещений коровника в наиболее холодные дни зимой (воздушное, тепловыми пушками или гибкими электрическими обогревателями).

Проветривание коровника через прямоугольные окна, и с помощью принудительной вентиляции вентиляторами, равномерно расположенными над стойлами.

Предлагается установка ветрозащитных сеток на окнах.

Возможен монтаж рекуператоров воздуха для каждого или отдельных помещений.

Окна в коровнике расположены на высоте 1,5 м. Ширина окон 2,6 м., высота 1,9 м.

Стойла для коров оборудуются кормушками для грубых, сочных, концентрированных и минеральных кормов.

Для поения коров установлены поилки.

Возможен монтаж рекуператоров воздуха для каждого или отдельных помещений.

В туалете запроектирован унитаз и умывальник.

В коровнике предлагается предусмотреть следующее инженерное оборудование:

• отопление – не предусмотрено;
  • кратковременного отопление отдельных помещений коровника в наиболее холодные дни зимой (воздушное или гибкими электрическими обогревателями);
• система охлаждения коровника мелкодиспенсерным распылением воды через форсунки (туманообразованием);
• горячее водоснабжение – не предусмотрено;
  • кратковременный подогрев воды солнечными водонагревателями;
• холодное водоснабжение - местное;
• канализация – местная;
• принудительную вентиляцию;

• электроснабжение - централизованное от городской или местной сети 380/220В или от альтернативных источников энергии;

• газоснабжение – нет;
  • примечание: подключение линии электроснабжения выполнить по техническим условиям соответствующих служб и организаций;
• телефон и Интернет – индивидуальное подключение;
• телевизионная антенна - по требованию;
• кондиционер – в отдельных помещениях здания;
• радиоточка – по требованию;
• система видеонаблюдения;
• автоматическая пожарная сигнализация;
• система оповещения и управления эвакуацией людей (СОУЭ).

Основное оборудования для содержания и доения коров и переработки молока:

• мини-молокозавод до 1000 литров молока в сутки (готовая продукция: пастеризованное молоко, масло, кефир, йогурт, сливки, творог, сметана, сыр);
• мини-мясоперерабатывающий завод до 100 кг. в сутки (готовая продукция: колбаса, сосиски, сардельки);
• стойловое оборудование (привязное и беспривязное);
• индивидуальные доильные аппараты;
• летний лагерь для коров (летняя дойка);
• холодильное оборудование;
• емкости (танки) для охлаждения молока;
• разбрасыватель сена-соломы типа «Хозяин»;
• мобильные доильные аппараты;
• тепловые пушки;
• система подмыва вымени;
• ванны для копыт;
• электромеханические автоматические щетки для коров;
• станок для обработки копыт;
• электронные ошейники и аппараты для считывания информации;
• индивидуальные и групповые клетки для телят;
• индивидуальные и групповые домики для телят;
• индивидуальные и групповые поилки с подогревом;
• весы для взвешивания коров и молока (электронные и механические);
• крематоры;
• цепи для привязи скота;
• ушные бирки и прибор для их установки.

Окна и двери

Блоки оконные по ГОСТ 23166-99.

Блоки дверные стальные по ГОСТ 31173-2003.

Предлагается установка двойных пластиковых окон (двойной стеклопакет) в окнах или двойных деревянных окон с целью улучшения вентиляции.

Данные по окнам и дверям:

• Общее число окон – 59.
• возможные габаритные размеры окон: 3,0 х 2,5 м.; 2,0 х 1,8 м.; 1,5 х 1,2 м.
• Общее число дверей 62 (в здании и стойлах).

Примечания

1. Данный проект коровника является исходным для проектирования всех смежных инженерных разделов.
2. После выполнения раздела КД (конструкторская документация) возможны некоторые незначительные изменения отдельных размеров, отметок или привязок.
3. Все решения по внутренней отделке и цветовой гамме помещений, общих коридоров, подъездов и т.д. не входят в данный раздел, и выполняются по отдельному проекту интерьера (экстерьера).

На стадии проектирование коровника возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, при условии, что не затрагивается положение несущих стен.

Технические решения, принятые при проектировании коровника, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для работы людей эксплуатацию коровника и содержания одомашненных животных при соблюдении владельцами здания предусмотренных проектом и нормативными нормами и правилами Российской Федерации эксплуатации и содержания нежилых помещений сельскохозяйственного назначения.
